螺旋纏繞管式換熱器和螺旋板式換熱器的區別
在工業熱交換領域，螺旋纏繞管式換熱器與螺旋板式換熱器憑借獨特的結構設計，成為有效換熱設備的代表。盡管兩者均以“螺旋”為核心特征，但在結構原理、性能參數及適用場景上存在顯著差異。
一、結構原理

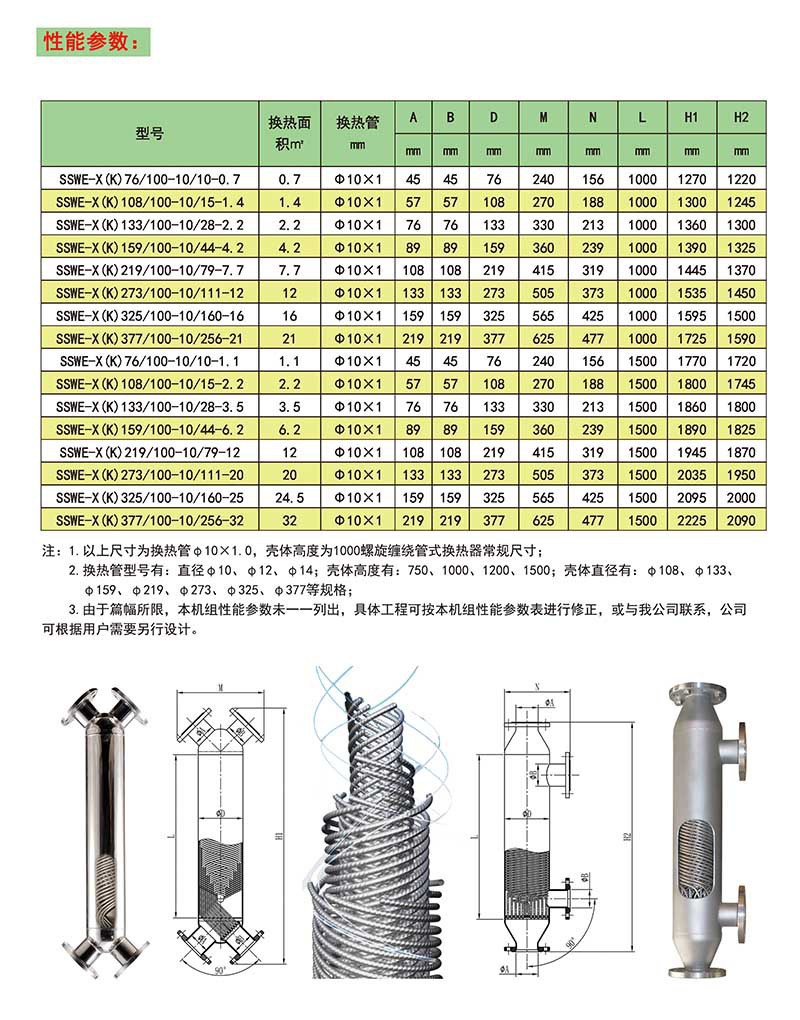

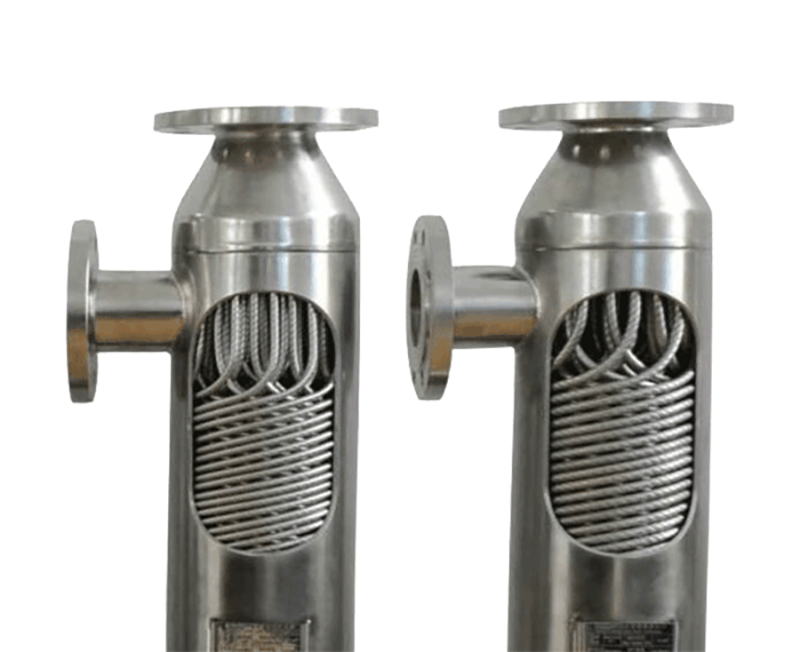

1.螺旋纏繞管式換熱器：三維立體湍流強化傳熱
螺旋纏繞管式換熱器采用多層同角度反向纏繞的管束結構，換熱管以3°-20°的纏繞角度螺旋上升，形成三維立體傳熱網絡。其核心創新點在于：
湍流強化技術：螺旋纏繞管式換熱器通過CFD流體力學優化設計，管束反向纏繞產生的剪切應力使流體形成強烈湍流，傳熱系數高達14000 W/㎡·℃，較傳統設備提升30%-50%。
自應力補償機制：彈性管束設計可消除熱脹冷縮產生的應力，耐受壓力達20MPa，溫度覆蓋-196℃至800℃，適用于超低溫LNG液化及高溫化工反應場景。
2.螺旋板式換熱器：二維平面逆流有效換熱
該設備由兩張平行金屬板卷制成螺旋形通道，冷熱流體在獨立通道內逆流流動，其技術特點包括：
純逆流換熱設計：流體在螺旋通道內呈嚴格逆流流動，對數平均溫差較順流提升30%以上，適用于低溫位熱能回收。
性能指標螺旋纏繞管式換熱器螺旋板式換熱器
傳熱系數5000-14000 W/㎡·℃1800-3500 W/㎡·℃，體積效率單位體積傳熱面積是傳統設備的10倍單位體積傳熱面積是列管式的3倍。耐壓能力20MPa，2.5MPa（碳鋼材質）
耐溫范圍-196℃至800℃-40℃至500℃。
流體阻力殼程壓降≤0.02MPa/m總壓降0.05-0.1MPa，抗結垢能力表面處理工藝使污垢系數降低至0.0002㎡·h·℃/kcal流速自動調節機制減少結垢風險。
三、維護成本：全生命周期經濟性分析
1.螺旋纏繞管式換熱器：低維護高可靠性
焊接結構優勢：全自動化機器人焊接工藝使管板焊縫合格率達99.9%，某石化企業連續運行5年未發生泄漏事故。
化學清洗便捷性：螺旋纏繞管式換熱器采用可拆卸式殼體設計，在線清洗周期延長至2年/次，單次清洗成本較板式換熱器降低70%。
壽命周期成本：以40年設計壽命計算，其全生命周期成本較傳統設備低35%，在LNG接收站等長期運行場景中優勢顯著。
2.螺旋板式換熱器：清洗效率與檢修難度并存
可拆式結構局限：雖然II型、III型支持單側清洗，但螺旋通道內壁的彎曲結構導致清洗盲區率仍達15%，需配合高壓水射流清洗技術。
泄漏修復成本：某食品企業發生螺旋板焊縫滲漏后，采用福世藍高分子復合材料修復，單次維修成本從傳統補焊的8萬元降至2萬元，但修復后需降壓運行3個月。
1.螺旋纏繞管式換熱器適用領域
高壓高溫工況：如煉油廠催化裂化裝置、LNG氣化站。
超緊湊空間需求：螺旋纏繞管式換熱器適用于數據冷卻、船舶動力系統。
多股流換熱場景：化工多效蒸發、天然氣脫水工藝。
2.螺旋板式換熱器優勢場景
低溫?zé)崮芑厥眨菏称氛麴s、制藥濃縮.
粘性流體處理：造紙黑液蒸發、污水處理.
一、結構原理
1.螺旋纏繞管式換熱器：三維立體湍流強化傳熱
螺旋纏繞管式換熱器采用多層同角度反向纏繞的管束結構，換熱管以3°-20°的纏繞角度螺旋上升，形成三維立體傳熱網絡。其核心創新點在于：
湍流強化技術：螺旋纏繞管式換熱器通過CFD流體力學優化設計，管束反向纏繞產生的剪切應力使流體形成強烈湍流，傳熱系數高達14000 W/㎡·℃，較傳統設備提升30%-50%。
自應力補償機制：彈性管束設計可消除熱脹冷縮產生的應力，耐受壓力達20MPa，溫度覆蓋-196℃至800℃，適用于超低溫LNG液化及高溫化工反應場景。
2.螺旋板式換熱器：二維平面逆流有效換熱
該設備由兩張平行金屬板卷制成螺旋形通道，冷熱流體在獨立通道內逆流流動，其技術特點包括：
純逆流換熱設計：流體在螺旋通道內呈嚴格逆流流動，對數平均溫差較順流提升30%以上，適用于低溫位熱能回收。
自清潔功能：單通道內流體流速可達2m/s，懸浮顆粒沉積時局部流速自動提升形成沖刷效應，結垢傾向較板式換熱器降低60%。
性能指標螺旋纏繞管式換熱器螺旋板式換熱器
傳熱系數5000-14000 W/㎡·℃1800-3500 W/㎡·℃，體積效率單位體積傳熱面積是傳統設備的10倍單位體積傳熱面積是列管式的3倍。耐壓能力20MPa，2.5MPa（碳鋼材質）
耐溫范圍-196℃至800℃-40℃至500℃。
流體阻力殼程壓降≤0.02MPa/m總壓降0.05-0.1MPa，抗結垢能力表面處理工藝使污垢系數降低至0.0002㎡·h·℃/kcal流速自動調節機制減少結垢風險。
三、維護成本：全生命周期經濟性分析
1.螺旋纏繞管式換熱器：低維護高可靠性
焊接結構優勢：全自動化機器人焊接工藝使管板焊縫合格率達99.9%，某石化企業連續運行5年未發生泄漏事故。
化學清洗便捷性：螺旋纏繞管式換熱器采用可拆卸式殼體設計，在線清洗周期延長至2年/次，單次清洗成本較板式換熱器降低70%。
壽命周期成本：以40年設計壽命計算，其全生命周期成本較傳統設備低35%，在LNG接收站等長期運行場景中優勢顯著。
2.螺旋板式換熱器：清洗效率與檢修難度并存
可拆式結構局限：雖然II型、III型支持單側清洗，但螺旋通道內壁的彎曲結構導致清洗盲區率仍達15%，需配合高壓水射流清洗技術。
泄漏修復成本：某食品企業發生螺旋板焊縫滲漏后，采用福世藍高分子復合材料修復，單次維修成本從傳統補焊的8萬元降至2萬元，但修復后需降壓運行3個月。
備件管理成本：可拆式結構的密封墊片需定期更換，某化工企業年備件費用占設備價值的3%，而纏繞管式換熱器無需此類消耗品。
1.螺旋纏繞管式換熱器適用領域
高壓高溫工況：如煉油廠催化裂化裝置、LNG氣化站。
超緊湊空間需求：螺旋纏繞管式換熱器適用于數據冷卻、船舶動力系統。
多股流換熱場景：化工多效蒸發、天然氣脫水工藝。
2.螺旋板式換熱器優勢場景
低溫?zé)崮芑厥眨菏称氛麴s、制藥濃縮.
粘性流體處理：造紙黑液蒸發、污水處理.
易結垢介質換熱：糖廠汁液加熱、鹽化工蒸發.
